超音波パルスをコンクリートに発射させ、既知距離間の伝播時間を測定して音速からコンクリートの品質を判断する非破壊による検査技術です。
超音波法は、対象断面を挟み込むように探触子を配置して超音波を透過させ、その伝播速度や周波数分布を健全部と比較することにより空隙などの内部欠陥の有無を検出する手法です。

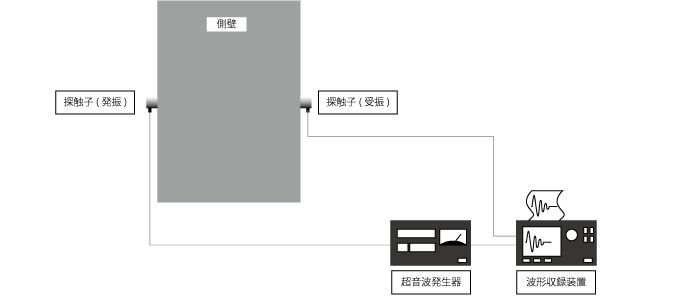

測定要領図

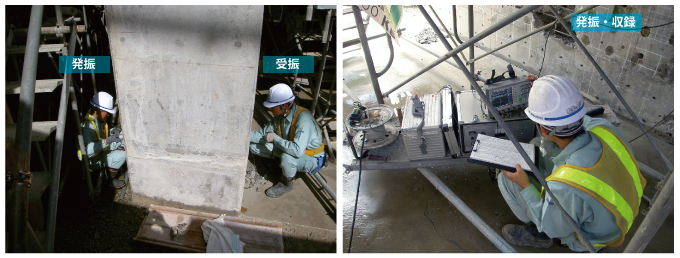

測定状況
この技術により、ひび割れの深を測定することが可能です。ひび割れが存在しなければコンクリート表面の伝播時間を、ひび割れが存在する場合はひび割れの先端を迂回し、その伝播時間の差からその深さを推定します。 当社では、超音波の反射波を用いてひび割れの深さ測定の他に、構造物内の欠陥（空隙・はく離）の検出にも用いております。
